DL1ARK’s 13cm Outdoor Technik...
 Die
Technik für 2,4GHz besteht aus:
Transverter LZ5HP 430Mhz auf 2,3GHz, Steuer TCVR ist ein HFG Kenwood TH-F7E
Ausgangsleistung ca. 2,5Watt
Der TH-F7E eignet sich sehr gut für diesen Einsatzzweck, da er im RX-Mode
"CW" kann. Das ist für die Antennenausrichtung bei Bakenempfang sehr hilfreich.
Antennen:
Patch-Antenne (Typ 2318) mit 18 dBi Gewinn
HB9CV / Vierfachquad (alle Home Made)

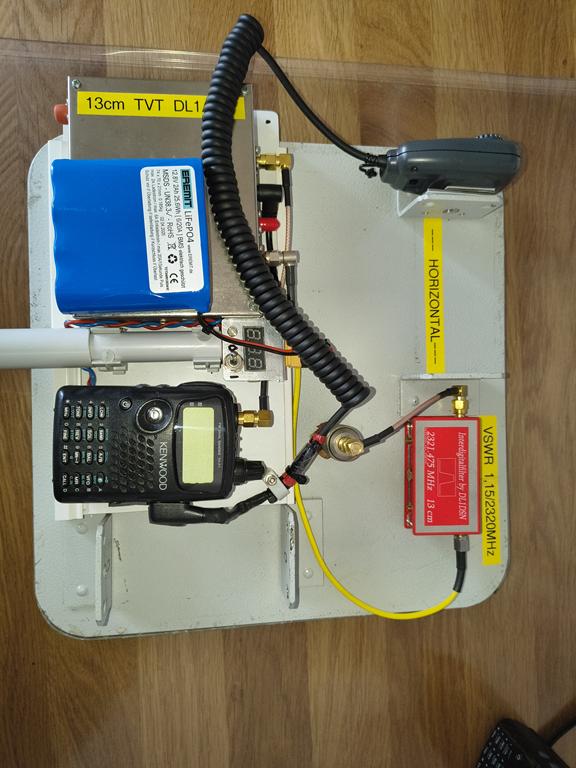

13cm Outdoor Technik (Patchantenne 18dBi; LZ5HP Konverter 23cm/70cm; Kenwood
TH-F7)
Das komplette Modul ist mittels Schienensystem auswechselbar, so dass
auch andere Antennen verwendet werden können.
Der Kenwood TH-F7 eignet sich
hier sehr gut, da das Gerät über einen RX-CW-Mode verfügt, welcher das
ausrichten auf die entsprechenden empfangbaren Bakensignale extrem vereinfacht.

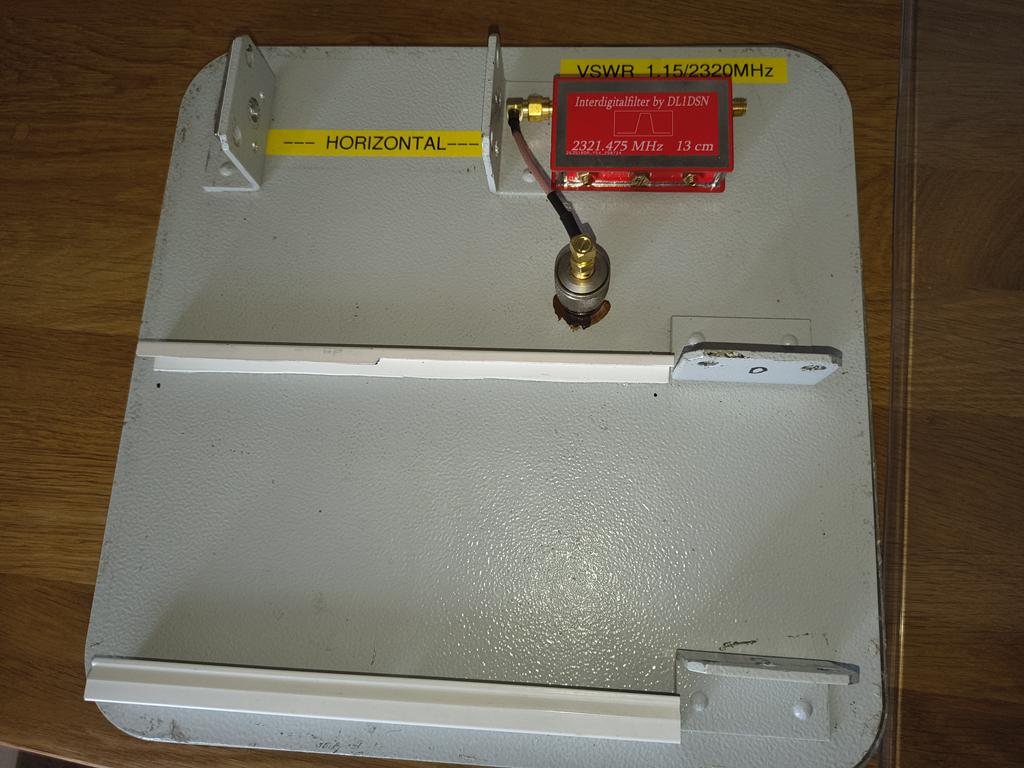

Das
13cm Modul aus dem Schienensystem entfernt. Oben erkennbar ein
Interdigitalfilter für 13cm von Markus, DL1DSN

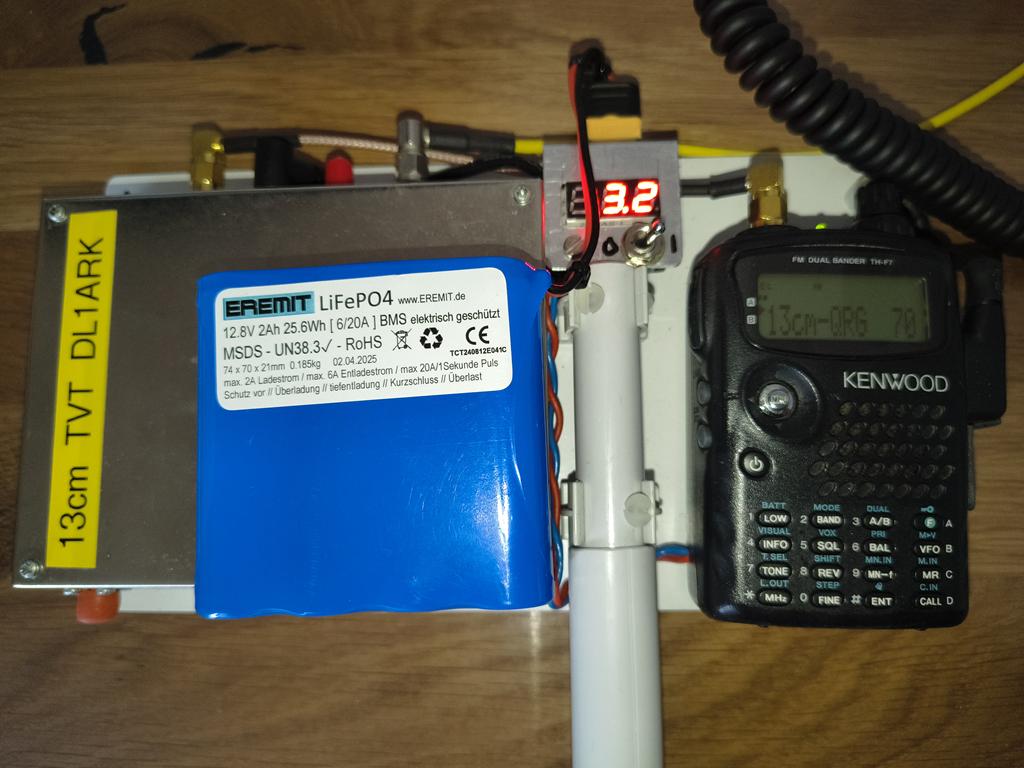

Das
separate 13cm Modul bereit für eine andere Antenne. Der 12,8V/2Ah LiFePo4 Akku
ist mit Klettband befestigt. Spannungsversorgung über XT60-Verbinder
|
|
